DS923+ 產品使用手冊

第 1 章:開始進行之前的準備

感謝您購買此 Synology 產品!在開始設定全新的 Synology NAS 前,請檢查包裝內容物並確認是否已收到下列項目。此外,請詳閱安全須知以避免傷及自身或毀損 Synology NAS。

注意事項:

  • 以下所有圖示僅供說明之用,實際產品可能略有差異。

1.1 包裝內容物

若包裝內缺少以下任一項目,請聯絡您的經銷商:

主機 x 1
電源線 x 1



變壓器 x 1
RJ-45 網路線 x 2



適用於 2.5 吋硬碟的螺絲 x 18
硬碟托盤鎖鑰匙 x 2

1.2 Synology DS923+ 概觀


編號
名稱
描述
1

STATUS 指示燈

顯示系統狀態。請參閱「系統狀態及 LED 指示燈」以了解更多資訊。

2

硬碟狀態指示燈

顯示硬碟的狀態。請參閱「其他 LED 指示燈」以了解更多資訊。

3

硬碟托盤鎖

鎖緊或開啟硬碟托盤。

4

USB 3.2 Gen 1 埠

在此處連接外接硬碟或其他 USB 裝置至 Synology NAS。

5

電源按鈕

  1. 按下此按鈕來開啟 Synology NAS。
  2. 若要關閉 Synology NAS,請持續按住電源按鈕,直到聽見嗶聲且電源指示燈開始閃爍為止。
6

硬碟托盤

在此處安裝硬碟 (一般硬碟或固態硬碟)。

7

網路埠

在此處連接網路線。

8

RESET 按鈕

  1. 模式 1:若要將 admin 帳號的 IP 位址、DNS 伺服器、密碼回復為原廠預設值,持續按住此按鈕,直到聽見嗶聲後放開。
  2. 模式二:若要重新安裝 DiskStation Manager (DSM),持續按住此按鈕,待聽見嗶聲後立即放開,接著再次按住此按鈕約 10 秒鐘。

若要了解重置 Synology NAS 的詳細資訊,請參閱此文章

9

eSATA 埠

在此處連接 Synology 擴充裝置 1 至您的 Synology NAS。

10

電源埠

在此處連接電源線。

11

網路介面卡插槽

支援加裝 E10G22-T1-Mini 網路介面卡。

12

USB 3.2 Gen 1 埠

在此處連接外接硬碟或其他 USB 裝置至 Synology NAS。

13

風扇

排放熱氣,讓系統散熱。若風扇故障,Synology NAS 會發出嗶聲。

14

Kensington 安全槽孔

在此處連接 Kensington 安全鎖。

注意事項:

  1. 若要了解更多 Synology NAS 支援的 Synology 擴充裝置相關資訊,請參閱 Synology 產品相容性清單

1.3 系統狀態及 LED 指示燈

系統狀態定義

Synology NAS 有 7 種系統狀態,以下將說明各系統狀態及其定義:

系統狀態
定義
正在開機

Synology NAS 因按下電源鍵而正在開機,或在 DSM 中執行的操作而重新開機。開機的過程將同時執行硬體初始化,例如:硬體重置及 BIOS 初始化。

正在關機

Synology NAS 因按下電源鍵或在 DSM 中的操作而關機。

DSM 未就緒

DSM 未就緒,尚無法使用。可能原因如下:

  • Synology NAS 已開機,但 DSM 尚未完成安裝。
  • Synology NAS 正在開機,並初始化 DSM 正常運作所需的服務。
  • 已連接的不斷電系統裝置電量不足,DSM 將暫停所有服務以避免遺失資料 (進入安全模式)。
DSM 已就緒

DSM 正常運作中,使用者可登入。

休眠

Synology NAS 已閒置一段時間,並進入休眠模式。

應用程式 / 服務執行中

特定套件 / 服務 (例如:「USB Copy」及「搜尋我」服務) 執行時會控制 LED 行為。待操作完成後,LED 指示燈將恢復正常。

電源關閉

Synology NAS 已關機。

辨識系統狀態

您可以透過電源及 STATUS LED 指示燈來辨識系統狀態,請參閱下表以了解詳細資訊。

系統狀態
電源 LED
STATUS LED
正在開機
燈號閃爍
燈號熄滅
燈號熄滅
正在關機
燈號閃爍
燈號恆亮
燈號熄滅 / 燈號恆亮 1
DSM 未就緒
燈號恆亮
燈號閃爍
燈號熄滅 / 燈號閃爍 1
DSM 已就緒
燈號恆亮
燈號恆亮
燈號熄滅 / 燈號恆亮 1
休眠
燈號恆亮
燈號熄滅
燈號熄滅 / 燈號恆亮 1
應用程式 / 服務執行中
燈號恆亮
交錯閃爍
電源關閉
燈號熄滅
燈號熄滅
燈號熄滅

注意事項:

  1. STATUS LED 指示燈維持恆亮橘燈或持續閃爍橘燈,代表系統發生錯誤,例如:風扇故障、系統過熱、儲存空間降級,請登入 DSM 以了解詳細資訊。

系統狀態轉換

請參閱以下範例以更加了解系統狀態間的轉換:

  • 已開機,但尚未安裝 DSM:
    電源關閉 > 正在開機 > DSM 未就緒

  • 已開機,且已安裝 DSM:
    電源關閉 > 正在開機 > DSM 未就緒 > DSM 已就緒

  • 進入休眠模式,再從休眠模式喚醒:
    DSM 已就緒 > 休眠 > DSM 已就緒

  • 將 Synology NAS 關機:
    DSM 已就緒 > 正在關機 > 電源關閉

  • 電力中斷 (已連接不斷電系統):
    DSM 已就緒 > DSM 未就緒 (因電力中斷,DSM 進入安全模式) > 正在關機 > 電源關閉 > 正在開機 (電力恢復,DSM 重新啟動) > DSM 未就緒 > DSM 已就緒

1.4 其他 LED 指示燈

LED 指示燈
顏色
狀態
說明
硬碟狀態
燈號恆亮
硬碟狀態正常
燈號閃爍
硬碟讀寫中
1
燈號恆亮
搜尋硬碟
使用者已停用硬碟
已停用連接埠 2
硬碟健康狀態為「嚴重」或「故障」
移除此硬碟可能造成系統損毀;DSM 僅安裝此顆硬碟
燈號熄滅
沒有內部硬碟
後方 1GbE LAN
(插孔上方)
燈號恆亮
網路已連線
燈號閃爍
網路存取中
燈號熄滅
網路斷線
後方 1GbE LAN
(插孔下方)
燈號恆亮
1 Gbps 連線速度
100 Mbps 連線速度
燈號熄滅
10 Mbps 連線速度 / 網路斷線

注意事項:

  1. 若硬碟的 LED 指示燈為橘燈,建議您登入 DSM,並前往儲存空間管理員 > HDD/SSD 以了解更多資訊。
  2. 請嘗試重新啟動 Synology NAS 或重新插入硬碟,再執行 HDD / SSD 製造商提供的診斷工具來檢查硬碟的健康狀態。若您可以登入 DSM,請執行內建的 S.M.A.R.T. 檢測功能來掃描硬碟。若仍無法解決問題,請聯絡 Synology 技術支援團隊以取得協助。

1.5 硬體規格

項目
DS923+
CPU
AMD Ryzen R1600
記憶體大小
DDR4 4 GB
相容硬碟類型
• 3.5 吋 / 2.5 吋 SATA x 4

• M.2 2280 NVMe SSD x 2

外部連接埠
• USB 3.2 Gen 1 x 2

• eSATA x 1

網路埠
1GbE (RJ-45) x 2
大小 (高 x 寬 x 長) (mm)
166 x 199 x 223
重量 (公斤)
2.24
認證機構
• FCC Class B • CE Class B • UKCA • BSMI Class B

• EAC • VCCI • CCC • RCM • KC • RoHS Compliant

硬碟休眠
定時開 / 關機
網路喚醒
環境需求
• 線路電壓:100V 到 240V AC

• 頻率:50 / 60Hz

• 作業溫度:0˚C 到 40˚C (32˚F 到 104˚F)

• 儲存溫度:-20˚C 到 60˚C (-5˚F 到 140˚F)

• 相對濕度:5% 到 95% RH

注意事項:

  • 產品規格如有變更恕不另行通知,請參訪 Synology 官網以了解最新資訊。

1.6 零組件

若您需要更換系統風扇、硬碟托盤、電源供應器,請參訪零組件中心

型號名稱
圖片
描述

Disk Tray (Type D9)


3.5 吋 / 2.5 吋硬碟托盤 (含鎖)

FAN 92*92*25_1


系統風扇 92*92*25 mm

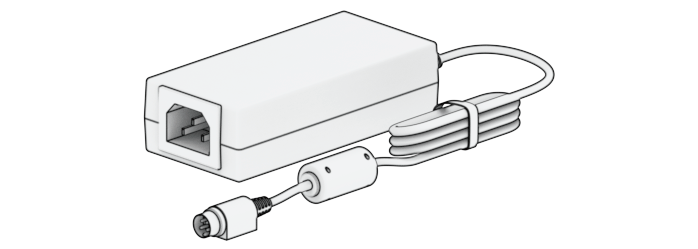

Adapter 100W_2


100W Level VI 變壓器

1.7 選購配件

Synology 配件能讓您在不需擔心相容性與穩定性的情況下,為 Synology NAS 找尋合適的配件以符合不同的企業環境。請參閱 Synology 產品相容性清單以了解更多資訊。

1.8 安全須知


  • 請勿放置於直接受陽光曝曬或靠近化學藥劑的場所,並確保其所在環境維持恆定溫度與溼度。


  • 務必將主機直立放置於平面上。


  • 務必讓主機遠離液體。


  • 清潔前,請先將電源線拔除。切勿使用化學或噴霧式清潔劑,以濕紙巾擦拭即可。


  • 切勿將主機放置在不穩定的推車、檯子、桌面上,以免產品滑落而損壞。


  • 設置此產品時,請務必使用由 Synology 提供或指定、符合當地的法規及安全要求之連接線、電源線、電源供應器、變壓器,並確保電源線連接至正確的電壓且該供電電壓正確、穩定,否則可能會導致故障或火災。
  • 請勿將 Synology 提供的配件用於非 Synology 產品。


  • 當心觸電危險。若要完全消除裝置上的電流,請確認所有的電源線皆已從插座上拔除。


  • 若將電池更換為不正確的類型,可能會造成爆炸。請依照正確程序拋棄使用過的電池。


  • 務必將電源線插入有接地的插座。


  • 請遠離運轉中的風扇。
