Как подключиться к VPN Plus Server через ПК с ОС Windows?

Цель

В этой статье показано, как подключиться к VPN Plus Server с помощью Windows 10 и 7. Если вы хотите подключиться к VPN Server на Synology NAS, ознакомьтесь с этой статьей .

Содержание

Перед тем как начать
Настройка подключения Synology SSL VPN
Настройка подключения WebVPN
Настройка подключений PPTP и L2TP/IPSec VPN
- Создание и настройка реестра Windows
- Настройка в Windows 10
- Настройка в Windows 7
Настройка подключения OpenVPN

Решение

Перед тем как начать

Настройте VPN Plus Server и следующие службы на Synology Router в зависимости от ваших потребностей:
Убедитесь, что Synology Router подключен к Интернету. При необходимости настройте правила переадресации портов (см. Эту статью ).

Настройка подключения Synology SSL VPN

Перейдите в раздел SRM VPN Plus Server > Synology VPN > SSL VPN .
Нажмите URL -адрес для доступа к веб -порталу VPN Plus.
Войдите в систему, используя свои учетные данные SRM.
Нажмите SSL VPN на левой панели.
Нажмите Скачать, чтобы установить Synology SSL VPN Client на локальный компьютер.
Следуйте инструкциям мастера на экране для завершения установки.
При запуске клиента SSL VPN веб -страница обновится автоматически.
Установите PIN -код, состоящий не менее чем из восьми символов, если вы впервые входите на веб -портал на этом компьютере. Этот механизм позволяет избежать несанкционированного доступа к вредоносному серверу VPN. ¹
Нажмите Подключиться, чтобы подключиться через Synology SSL VPN.
Теперь все подключения с локального компьютера будут осуществляться через Synology SSL VPN. Чтобы прекратить использование этой службы VPN, нажмите Отключиться на веб -портале VPN Plus.

Настройка подключения WebVPN

Перейдите в раздел SRM VPN Plus Server > Synology VPN > WebVPN.
Нажмите URL -адрес для доступа к веб -порталу VPN Plus.
Войдите в систему, используя свои учетные данные SRM.
Нажмите WebVPN на левой панели.
Введите URL -адрес веб -сайта и нажмите Подключиться .
Теперь вы можете получить доступ к этому веб -сайту через WebVPN.

Настройка подключений PPTP и L2TP/IPSec VPN

Создание и настройка реестра Windows

Нажмите клавишу Windows + C , введите regedit в поле поиска и нажмите клавишу Enter или дважды нажмите regedit .
Нажмите Да, чтобы разрешить редактору реестра вносить изменения в устройство.
Введите «Computer \ HKEY_LOCAL_MACHINE \ SYSTEM \ CurrentControlSet \ Services \ PolicyAgent» в поле поиска окна редактора реестра или найдите соответствующую папку на панели слева.
Нажмите правой кнопкой мыши PolicyAgent и выберите Создать > Значение DWORD (32-разрядное) .
Введите AssumeUDPEncapsulationContextOnSendRule и нажмите Enter .
Нажмите правой кнопкой мыши AssumeUDPEncapsulationContextOnSendRule и выберите Изменить .

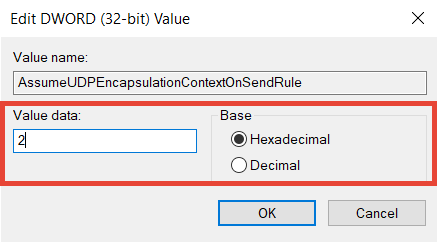

Введите «2» в поле Значение , выберите Шестнадцатеричный и нажмите OK .
Закройте редактор реестра и перезагрузите устройство.

Настройка в Windows 10

Перейдите в раздел Настройки Windows> Сеть и Интернет > VPN . Нажмите Добавить подключение VPN .
Введите информацию следующим образом:
- Поставщик VPN : выберите Windows (встроенный) .
- Имя соединения: Назовите это соединение VPN.
- Имя или адрес сервера : введите публичный IP -адрес Synology Router.
- Тип VPN : выберите Point to Point Tunneling Protocol (PPTP) или L2TP/IPsec с предварительно выданным ключом .
- Общий ключ (только для L2TP/IPSec VPN) : введите общий ключ IPSec, настроенный в разделе SRM VPN Plus Server > Стандартный VPN > L2TP .
- Имя пользователя : введите имя пользователя учетной записи SRM.
- Пароль : введите пароль учетной записи SRM.
Нажмите Сохранить, чтобы сохранить этот профиль VPN.
Нажмите только что созданный профиль VPN и нажмите Подключиться, чтобы подключиться к VPN. После установки подключения вы сможете получить доступ к ресурсам, к которым предоставлен общий доступ в локальной сети Synology Router.
Чтобы отключиться, нажмите значок Сеть на панели задач. Выберите подключение VPN и нажмите Отключиться .

Настройка в Windows 7

Выберите Панель управления Windows> Сеть и Интернет > Центр управления сетями и общим доступом . Нажмите Настроить новое подключение или сеть .
Выберите Подключиться к рабочему месту .
Выберите Использовать мое подключение к Интернету (VPN) .
Введите IP -адрес Synology Router в поле Интернет -адрес . Укажите имя VPN -подключения в поле Имя места назначения.
Введите учетные данные пользователя SRM и нажмите Подключиться, чтобы подключиться к VPN Plus Server.
После установки подключения вы сможете получить доступ к ресурсам, к которым предоставляется общий доступ в той же локальной сети, что и Synology Router.
Чтобы отключиться, нажмите значок Сеть на панели задач. Выберите подключение VPN и нажмите Отключиться .
Если не удается подключиться к VPN Plus Server, проверьте настройки, нажав правой кнопкой мыши подключение VPN и выбрав Свойства . В отобразившемся окне выберите вкладку Безопасность. Убедитесь, что вы выбрали PPTP или L2TP/IPSec в качестве типа VPN и такое же шифрование данных, как показано на рисунке ниже.
Проверьте настройки проверки подлинности. Убедитесь, что вы выбрали Разрешить эти протоколы и отметили соответствующие протоколы в соответствии с настройками, указанными в VPN Plus Server.
Перейдите на вкладку Сеть и убедитесь, что установлен флажок Протокол Интернета версии 4 (TCP/IPv4) и Клиент для сетей Microsoft .
Теперь вы можете подключиться к VPN Plus Server.

Настройка подключения OpenVPN

Скачайте и установите приложение с официального сайта OpenVPN . В этом примере мы будем использовать OpenVPN 3.2.2, чтобы продемонстрировать, как настроить подключения OpenVPN VPN.
После завершения установки пользовательский интерфейс OpenVPN появится в меню Пуск. Запустите его от имени администратора.
Экспортируйте файл конфигурации из раздела SRM VPN Plus Server > Стандартный VPN > OpenVPN . Извлеките экспортированный файл. Вы должны увидеть файлы openvpn.ovpn и README.txt .
Откройте openvpn.ovpn с помощью текстового редактора и замените YOUR_SERVER_IP на публичный IP -адрес Synology Router. Если Synology Router находится за маршрутизатором, замените YOUR_SERVER_IP точным публичным IP -адресом. Если вы хотите отправить весь трафик через VPN, удалите # из # redirect-gateway def1.
Поместите файлы openvpn.ovpn в подкаталог config каталога OpenVPN (т. Е. C: \ Program Files \ OpenVPN \ config \).
Дважды нажмите на значок графического интерфейса OpenVPN на панели задач.
Используйте учетные данные пользователя SRM для подключения к VPN Plus Server.
После установки подключения можно нажать Отключиться, чтобы отключиться, или Повторно подключиться, если подключение прервано.

Примечания о PIN -коде для Synology SSL VPN:

Этот PIN -код создается пользователем. Это не PIN-код Wi-Fi и не код Synology Router.
После настройки PIN -кода необходимо повторно ввести PIN -код при первом подключении к другому серверу SSL VPN на том же компьютере.
PIN -код не может быть изменен после настройки VPN. Если вы забыли PIN -код или хотите его изменить, необходимо удалить Synology SSL VPN Client и установить его снова.

Дополнительная информация
