DS423 Producthandleiding

Hoofdstuk 1: Voor u begint

Bedankt voor de aankoop van dit Synology product! Voor u uw nieuwe Synology NAS instelt, moet u de inhoud van het pakket controleren om zeker te zijn dat u de onderstaande elementen hebt ontvangen. Lees ook aandachtig de veiligheidsinstructies om persoonlijk letsel of beschadiging van uw Synology NAS te voorkomen.

Opmerkingen:

  • alle gebruikte afbeeldingen dienen uitsluitend ter illustratie en kunnen afwijken van het feitelijke product.

1.1 Inhoud verpakking

Neem contact op met de verkoper als de verpakking een van de onderstaande mist:

Hoofdeenheid x 1
AC-netsnoer x 1

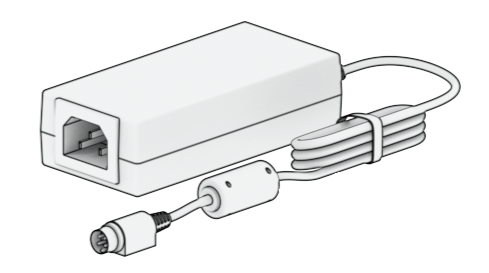

AC-netadapter x 1
RJ-45 LAN-kabel x 2
Schroeven voor 2.5"-schijven x 18
Schroeven voor 3.5"-schijven x 18


Schroeven voor bevestiging van de schijflades x 8

1.2 Synology DS423 in een oogopslag


Nr.
Naam
Beschrijving
1

STATUS-indicator

Toont de status van het systeem. Zie “Systeemmodi en LED-indicatoren” voor meer informatie.

2

LAN-indicator

Toont de status van de netwerkverbinding. Zie “Overige LED-indicatoren” voor meer informatie.

3

Aan/uit-knop

  1. Druk hierop om uw Synology NAS in te schakelen.
  2. Om uw Synology NAS uit te schakelen, drukt u op de knop en houdt u deze ingedrukt tot u een geluidssignaal hoort en de LED-indicator van de voeding begint te knipperen.
4

Schijfstatusindicator

Toont de status van de schijf. Zie “Overige LED-indicatoren” voor meer informatie.

5

Ventilator

Voert overmatige warmte af en koelt het systeem. Als er een storing van de ventilator optreedt, activeert het Synology NAS signaal.

6

Voedingspoort

Sluit hier het netsnoer aan.

7

LAN-poort

Sluit hier de netwerkkabel aan.

8

USB 3.2 Gen 1 poort

Sluit hier externe schijven of andere USB-apparaten aan op het Synology NAS.

9

RESET-knop

  1. Modus 1: Houd ingedrukt totdat u een pieptoon hoort om het IP-adres, de DNS-server en het wachtwoord voor de beheerdersaccount terug te zetten naar de standaardwaarden.
  2. Modus 2: Houd ingedrukt totdat u een pieptoon hoort, laat de knop onmiddellijk los en houd vervolgens binnen 10 seconden opnieuw ingedrukt om DiskStation Manager (DSM) opnieuw te installeren.

Raadpleeg dit artikel voor gedetailleerde informatie over het resetten van uw Synology NAS.

10

Kensington veiligheidsslot

Sluit hier een Kensington veiligheidsslot aan.

1.3 Systeemmodi en LED-indicatoren

Definities systeemmodi

Er zijn 7 systeemmodi in de Synology NAS. Hieronder vindt u de systeemmodi en desbetreffende definities:

Systeemmodus
Definitie
Bezig met inschakelen

Synology NAS wordt ingeschakeld wanneer u op de aan/uit-knop drukt of herstart wanneer u bewerkingen uitvoert in DSM. Tijdens het proces van opstarten voert het apparaat ook hardware-initialisatie uit, zoals hardware-reset of BIOS-initialisatie.

Bezig met afsluiten

De Synology NAS wordt uitgeschakeld omdat de aan/uit-knop is ingedrukt of door werking in de DSM.

DSM niet gereed

DSM is niet gereed voor gebruik. Dit kan veroorzaakt worden door:

  • Synology NAS is ingeschakeld, maar DSM is niet correct geïnstalleerd.
  • Synology NAS wordt momenteel opgestart en initialiseert services die nodig zijn voor de volledige werking van DSM.
  • Het aangesloten UPS-apparaat heeft onvoldoende voeding. DSM legt alle apparaten stil om gegevensverlies te voorkomen (schakelt in veilige modus).
DSM is gereed voor gebruik

DSM functioneert volledig en gebruikers kunnen zich aanmelden.

Sluimerstand

De Synology NAS heeft in wachtstand gestaan en bevindt zich nu in sluimerstand.

Toepassing

Bepaalde pakketten/services (bijv. USB Copy en Find me-service) die operationeel zijn controleren de acties van de led. Nadat de werking is voltooid, keert het ledlampje terug naar de normale status.

Uitgeschakeld

Synology NAS is uitgeschakeld.

Systeemmodi identificeren

U kunt de systeemmodus identificeren aan de hand van de POWER- en STATUS LED-indicatoren. Raadpleeg de onderstaande tabel voor meer details.

Systeemmodus
POWER LED
STATUS LED
Blauw
Groen
Oranje
Bezig met inschakelen
Knipperend
Uit
Uit
Bezig met afsluiten
Knipperend
Statisch
Uit/Statisch1
DSM niet gereed
Statisch
Knipperend
Uit/Knipperend1
DSM is gereed voor gebruik
Statisch
Statisch
Uit/Statisch1
Sluimerstand
Statisch
Uit
Uit/Statisch1
Toepassing
Statisch
Overschakelen
Uitgeschakeld
Uit
Uit
Uit

Opmerkingen:

  1. Wanneer de STATUS LED continu oranje is of knippert, is dit een indicatie van systeemfouten zoals ventilatorstoring, oververhitting van het systeem of beschadigd volume. Meld u aan bij DSM voor gedetailleerde informatie.

Overgangen tussen systeemmodi

Raadpleeg de onderstaande voorbeelden om de overgang tussen systeemmodi beter te begrijpen:

  • Ingeschakeld zonder DSM geïnstalleerd:
    Uitgeschakeld > Ingeschakeld > DSM niet gereed

  • Ingeschakeld met DSM geïnstalleerd:
    Uitgeschakeld > Ingeschakeld > DSM niet gereed > DSM is gereed voor gebruik

  • In sluimerstand gaan en vervolgens uit sluimerstand ontwaken:
    DSM is gereed voor gebruik > In sluimerstand > DSM is gereed voor gebruik

  • Uitschakelen:
    DSM is gereed voor gebruik > Bezig met uitschakelen > Uitgeschakeld

  • Stroomstoring met verbonden UPS:
    DSM is gereed voor gebruik > DSM niet gereed (als gevolg van stroomstoring, DSM schakelt in veilige modus) > Uitschakelen > Uitgeschakeld > Inschakelen (er is opnieuw stroom, DSM zal heropstarten)> DSM niet gereed > DSM is gereed voor gebruik

1.4 Andere LED-definities

LED-indicator
Kleur
Status
Beschrijving
Schijfstatus
Groen
Statisch
Schijf gereed
Knipperend
Bezig met toegang maken met de schijf
Oranje1
Statisch
Schijf lokaliseren
Schijf door gebruiker gedeactiveerd
Poort uitgeschakeld2
Schijfintegriteitsstatus is kritiek of falend
Uit
Geen interne schijf
LAN
Groen
Statisch
Netwerk verbonden
Knipperend
Netwerk actief
Uit
Geen netwerk

Opmerkingen:

  1. Indien de LED-indicator van de schijf oranje is, raden we aan u aan te melden bij DSM en naar Opslagbeheer > HDD/SSD te gaan voor meer informatie.
  2. Probeer uw Synology NAS opnieuw op te starten of sluit de schijven opnieuw aan en start het HDD/SSD-diagnoseprogramma van de fabrikant om de integriteitsstatus van de schijven te controleren. Kunt u zich aanmelden bij DSM start dan de ingebouwde S.M.A.R.T.-test om de schijven te scannen. Neem contact op met de Technische Ondersteuning van Synology als het probleem blijft bestand.

1.5 Hardwarespecificaties

Item
DS423
CPU
Realtek RTD1619B
RAM
DDR4 2 GB
Compatibel schijftype
3.5"/2.5" SATA x 4
Externe poort
USB 3.2 Gen 1 x 2
LAN-poort
1GbE (RJ-45) x 2
Afmetingen (H X B X D) (mm)
184 x 168 x 230
Gewicht (kg)
2,21
Certificaten
• FCC klasse B • CE klasse B • UKCA • BSMI klasse B

• EAC • VCCI • CCC • RCM • KC

HDD-sluimerstand
Ja
Programmeerbaar in-/uitschakelen
Ja
Wake On LAN
Ja
Omgevingsvereisten
• Netspanning: 100V tot 240V AC

• Frequentie: 50/60Hz

• Bedrijfstemperatuur: 0°C tot 40°C (32°F tot 104°F)

• Opslagtemperatuur: -20°C tot 60°C (-5°F tot 140°F)

• Relatieve vochtigheid: 5 % tot 95 % RV

Opmerkingen:

  • Modelspecificaties kunnen worden gewijzigd zonder voorafgaande kennisgeving. Raadpleeg website van Synology voor de meest recente informatie

1.6 Reserveonderdelen

Ga naar Reserveonderdelen als u een systeemventilator, schijflade of voedingseenheid wilt vervangen.

Modelnaam
Foto
Beschrijving

Schijflade (type D1)


3.5"/2.5" schijflade

VENTILATOR 80*20_6


Systeemventilator 80*80*20 mm

Adapter 90W_1


Adapter 90W niveau VI

1.7 Optionele accessoires

Met de Synology-accessoires kunt u uw Synology NAS compatibel en stabiel aanpassen aan verschillende bedrijfsomgevingen. Raadpleeg de Compatibiliteitslijst van Synology-producten voor meer informatie.

1.8 Veiligheidsinstructies


  • Houd het toestel uit de buurt van direct zonlicht en chemicaliën. Zorg voor een stabiele omgeving zonder abrupte veranderingen in temperatuur of vochtigheid.


  • Plaats het apparaat altijd met de goede kant naar boven.


  • Houd het apparaat uit de buurt van vloeistoffen.


  • Trek voor het reinigen de stekker(s) uit het stopcontact en gebruik een vochtige doek om het oppervlak af te vegen. Gebruik geen chemische schoonmaakmiddelen.


  • Om beschadiging door vallen te vermijden mag het apparaat niet op een wagentje of andere onstabiele oppervlakken worden geplaatst.


  • De voedingskabel(s) moeten op de juiste voedingsspanning zijn aangesloten. Controleer of de netspanning correct en stabiel is.


  • Waarschuwing, gevaar voor elektrische schokken. Zorg dat alle netsnoeren van de stroombron zijn losgekoppeld om de elektrische spanning uit het apparaat te halen.


  • Er bestaat explosiegevaar als de batterij wordt vervangen door een verkeerd type. Zorg voor adequate afvalverwerking van gebruikte batterijen.


  • Netsnoer(en) moeten in een stopcontact met aarding worden gestoken.


  • Houd lichaamsdelen uit de buurt van a bewegende ventilatoren.


  • Dit product moet worden geïnstalleerd door gekwalificeerd personeel op een locatie met beperkte toegang (bijv. apparatuurruimte, servicekast, enz.).
