DS723+ 제품 설명서
1장: 시작하기 전에
이 Synology 제품을 구입해 주셔서 감사합니다. 새로운 Synology NAS를 설치하기 전에 패키지 내용물을 확인하여 다음 항목이 모두 포함되어 있는지 확인하십시오. 또한 부상이나 Synology NAS 손상이 방지되도록 안전 지침을 주의해서 읽으십시오.
참고:
- 다음과 같은 모든 이미지는 예시용이며 실제 제품과 다를 수 있습니다.
1.1 패키지 내용물
패키지에 다음 내용물이 없으면 대리점에 문의하십시오.
|
메인 유닛 1개
|
AC 전원 코드 1개
|
 |
 |
|
AC 전원 어댑터 1개
|
RJ-45 LAN 케이블 2개
|
 |
 |
|
2.5" 드라이브용 나사 10개
|
하드 드라이브 트레이 키 2개
|
 |
 |
1.2 Synology DS723+ 개요
|
번호
|
이름
|
설명
|
|
1
|
드라이브 트레이 |
여기에 드라이브(하드 디스크 드라이브 또는 SSD(반도체 드라이브))를 설치합니다. |
|
2
|
드라이브 트레이 잠금 장치 |
드라이브 트레이를 잠그거나 잠금 해제합니다. |
|
3
|
STATUS 표시등 |
시스템 상태를 표시합니다. 자세한 내용은 "시스템 모드 및 LED 표시등"을 참조하십시오. |
|
4
|
드라이브 상태 표시등 |
드라이브 상태를 표시합니다. 자세한 내용은 "기타 LED 표시등"을 참조하십시오. |
|
5
|
USB 3.2 Gen 1 포트 |
여기에서 외장 드라이브나 다른 USB 장치를 Synology NAS에 연결합니다. |
|
6
|
전원 버튼 및 표시등 |
|
|
7
|
팬 |
과도한 열을 방출하고 시스템을 냉각시킵니다. 팬이 고장 나면 Synology NAS에서 신호음이 울립니다. |
|
8
|
LAN 포트 |
여기에 네트워크 케이블을 연결합니다. |
|
9
|
RESET 버튼 |
Synology NAS 재설정 방법에 대한 자세한 내용은 이 문서를 참조하십시오. |
|
10
|
eSATA 포트 |
여기에서 Synology 확장 유닛1을 Synology NAS에 연결합니다. |
|
11
|
전원 포트 |
여기에 전원 코드를 연결합니다. |
|
12
|
Kensington 보안 슬롯 |
여기에 Kensington 보안 잠금 장치를 장착합니다. |
|
13
|
네트워크 업그레이드 슬롯 |
E10G22-T1-Mini 네트워크 업그레이드 모듈을 추가할 수 있습니다. |
참고:
- 사용 중인 Synology NAS에서 지원하는 Synology 확장 유닛에 대한 자세한 내용은 Synology 제품 호환 목록을 참조하십시오.
1.3 시스템 모드 및 LED 표시등
시스템 모드 정의
Synology NAS에는 시스템 모드가 7개 있습니다. 시스템 모드와 해당 정의는 다음과 같습니다.
|
시스템 모드
|
정의
|
|
전원 켜기
|
전원 버튼을 누르면 Synology NAS 전원이 켜지고 DSM에서 작업을 실행하면 다시 시작합니다. 부팅 프로세스 중에 장치는 하드웨어 재설정이나 BIOS 초기화와 같은 하드웨어 초기화도 수행합니다. |
|
종료
|
전원 버튼을 누르거나 DSM에서 조작하여 Synology NAS를 종료합니다. |
|
DSM 준비 안 됨
|
DSM을 사용할 수 없습니다. 원인은 다음 중 하나일 수 있습니다.
|
|
DSM 사용 가능
|
DSM이 정상적으로 작동하므로 사용자가 로그인할 수 있습니다. |
|
최대 절전 모드
|
Synology NAS가 잠시 동안 유휴 상태였으며 현재는 최대 절전 모드 상태입니다. |
|
응용 프로그램
|
작동 중에 특정 패키지/서비스(예: USB Copy 및 파인드 미 서비스)가 LED 동작을 제어합니다. 작업이 완료되면 LED 표시등이 정상 상태로 돌아갑니다. |
|
전원 꺼짐
|
Synology NAS 전원이 꺼집니다. |
시스템 모드 확인
POWER 및 STATUS LED 표시등을 통해 시스템 모드를 확인할 수 있습니다. 자세한 내용은 다음 표를 참조하십시오.
참고:
시스템 모드 간 전환
시스템 모드 간 전환을 올바르게 파악하려면 다음 예를 참조하십시오.
- DSM이 설치되지 않은 상태에서 전원 켜짐:
전원 꺼짐 > 전원 켜짐 > DSM 사용 불가능
- DSM이 설치된 상태에서 전원 켜기:
전원 끄기 > 전원 켜기 > DSM 준비 안 됨 > DSM 사용 가능
- 최대 절전 모드로 전환된 후 최대 절전 모드에서 해제:
DSM 사용 가능 > 최대 절전 모드로 전환 > DSM 사용 가능
- 종료:
DSM 사용 가능 > 종료 > 전원 끄기
- UPS가 연결된 상태에서 정전:
DSM 사용 가능 > DSM 준비 안 됨(정전으로 인해 DSM이 안전 모드로 전환됨) > 종료 > 전원 끄기 > 전원 켜기(전원이 복구됨, DSM 재부팅) > DSM 준비 안 됨 > DSM 사용 가능
1.4 기타 LED 정의
|
LED 표시등
|
색상
|
상태
|
설명
|
|
드라이브 상태
|
녹색
|
켜져 있음
|
드라이브 준비 및 유휴 상태
|
|
깜박임
|
드라이브 액세스 중
|
||
|
주황색1
|
켜져 있음
|
드라이브 찾기
|
|
|
사용자가 드라이브를 비활성화함
|
|||
|
포트가 비활성화됨2
|
|||
|
드라이브 상태가 중대 또는 실패임
|
|||
|
DSM이 설치된 유일한 드라이브이므로 이 드라이브를 제거하면 시스템이 손상됨
|
|||
|
꺼짐
|
내부 드라이브 없음
|
||
|
후면 1GbE LAN
(잭 위에 있음) |
녹색
|
켜져 있음
|
네트워크 연결됨
|
|
깜박임
|
네트워크 활성화
|
||
|
꺼짐
|
네트워크 없음
|
||
|
후면 1GbE LAN
(잭 아래에 있음) |
녹색
|
켜져 있음
|
1Gbps 연결됨
|
|
주황색
|
100Mbps 연결됨
|
||
|
꺼짐
|
10Mbps 연결됨/네트워크 없음
|
||
1.5 하드웨어 사양
|
항목
|
DS723+
|
|
CPU
|
AMD Ryzen R1600
|
|
RAM
|
DDR4 2GB
|
|
호환되는 드라이브 유형
|
• 3.5"/2.5" SATA 2개
• M.2 2280 NVMe SSD 2개 |
|
외부 포트
|
• USB 3.2 Gen 1 1개
• eSATA 1개 |
|
LAN 포트
|
1GbE(RJ-45) 2개
|
|
네트워크 업그레이드 슬롯
|
Gen3 x2 슬롯(x2 링크) 1개
|
|
크기(H x W x D)(mm)
|
166 x 106 x 223
|
|
무게(kg)
|
1.51
|
|
기관 인증
|
• FCC Class B • CE Class B • UKCA • BSMI Class B
• EAC • VCCI • CCC • RCM • KC • RoHS 준수 |
|
HDD 최대 절전 모드
|
사용 가능
|
|
예약 전원 켜기/끄기
|
사용 가능
|
|
WOL(Wake on LAN)
|
사용 가능
|
|
환경 요구 사항
|
• 선간 전압: 100V~240V AC
• 주파수: 50/60Hz • 작동 온도: 0~40˚C(32~104˚F) • 보관 온도: -20~60˚C(-5~140˚F) • 상대 습도: 5~95% RH |
참고:
- 모델 사양은 예고 없이 변경될 수 있습니다. 최신 정보는 Synology 웹사이트를 참조하십시오.
1.6 예비 부품
시스템 팬, 디스크 트레이 또는 전원 공급 장치를 교체해야 하는 경우에는 예비 부품을 참조하십시오.
|
모델 이름
|
그림
|
설명
|
|
디스크 트레이(D9 형식) |
|
3.5"/2.5" 드라이브 트레이(잠금 장치 포함) |
|

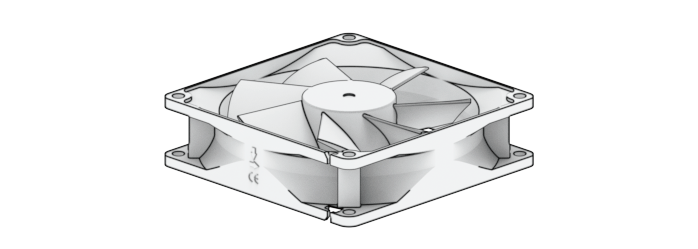

팬 92*92*25_1 |
|
시스템 팬 92*92*25mm |
|
어댑터 65W_2 |
|
어댑터 65W Level VI |
1.7 옵션 액세서리
Synology 액세서리를 사용하여 호환성과 안정성에 대한 걱정 없이 다양한 기업 환경에 맞게 Synology NAS를 사용자 지정할 수 있습니다. 자세한 내용은 Synology 제품 호환 목록을 참조하십시오.
1.8 안전 지침
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
