RS2423+ Handbuch

Kapitel 2: Installation der Hardware-Komponenten

2.1 Empfohlene Werkzeuge

In diesem Abschnitt werden die erforderlichen und optionalen Werkzeuge für die Installationsverfahren aufgeführt.

  • Kreuzschlitz-Schraubendreher Gr. 2
  • Mindestens ein 3,5"- oder 2,5"-SATA-Laufwerk (kompatible Modelle siehe hier)

Achtung:

  • Wenn Sie ein Laufwerk installieren, das bereits Daten enthält, werden diese gelöscht, da das System das Laufwerk neu formatiert. Sichern Sie alle wichtigen Daten vor der Installation.

Anmerkungen:

  • Wenn ein automatischer Schraubendreher verwendet wird, stellen Sie sein Drehmoment auf 4,0 (+/-0,3) kgf-cm ein.

2.2 Vorsichtsmaßnahmen

Bevor Sie Komponenten in Ihrem Synology NAS installieren oder daraus entfernen, lesen Sie alle Informationen zur Sicherheit durch.

Achtung:

  1. Zurückgelassene oder lose Schrauben in Ihrem Synology NAS können seine Komponenten schwer beschädigen. Lassen Sie keine Metallgegenstände wie Büroklammern oder Haarnadeln in das NAS fallen.
  2. Ziehen Sie die Kabel nicht am Steckerteil oder an der Lasche heraus, wenn Sie sie vom Gerät trennen. Die Stecker von bestimmten Kabeln sind mit Verriegelungslaschen oder Rändelschrauben versehen, die erst gelöst werden müssen, bevor Sie das Kabel abziehen können. Wenn Sie ein Kabel abziehen, richten Sie es gleichmäßig aus, um die Kontaktstifte nicht zu verbiegen. Wenn Sie ein Kabel anschließen, achten Sie darauf, dass die Ports und Stecker korrekt ausgerichtet sind.
  3. Wenn Sie Ihr Synology NAS woanders aufstellen müssen, lassen Sie sich dabei von einer zweiten Person helfen. Versuchen Sie nicht, das Gerät alleine anzuheben, um Verletzungen zu vermeiden.
  4. Vergewissern Sie sich, dass Ihr Synology NAS korrekt funktioniert, bevor sie optionale Hardware-Komponenten installieren. Wenn Ihr Synology NAS nicht korrekt funktioniert, beachten Sie das Kapitel „Fehlerbehebung“, um grundlegende Maßnahmen zur Fehlerbehebung durchzuführen. Wenn sich das Problem nicht beheben lässt, finden Sie weitere Informationen unter „Informationen, Hilfe und Service erhalten“.
  5. Achten Sie stets auf einen sorgsamen Umgang mit Systemkomponenten (wie z. B. PCIe-Karten, Speichermodule und Systemplatinen), indem Sie diese an den Kanten oder am Rahmen festhalten. Berühren Sie keine Lötstellen, Kontaktstifte oder freiliegende Schaltkreise.
  6. Legen Sie keine Bauteile oder andere Komponenten (wie z. B. PCIe-Karten, Speichermodule und Systemplatinen) auf die obere Abdeckung des NAS oder auf andere Metallflächen.
  7. Nur bestimmte Synology NAS unterstützen „Hot-Swapping“ (Austausch während des Betriebs) und sind für den sicheren Betrieb bei eingeschaltetem Gerät konzipiert.

Vor dem Arbeiten in Ihrem Synology NAS

  1. Schalten Sie das Synology NAS sowie alle angeschlossenen Peripheriegeräte aus.
  2. Trennen Sie das Synology NAS von der Steckdose und ziehen Sie die Kabel der Peripheriegeräte ab.

Nach dem Arbeiten in Ihrem Synology NAS

  1. Schließen Sie die Peripheriegeräte wieder an und verbinden Sie das Synology NAS mit der Steckdose.
  2. Schalten Sie die angeschlossenen Peripheriegeräte und anschließend das Synology NAS ein.

Vermeiden von elektrostatischer Entladung

Die Entladung statischer Elektrizität von Fingern oder anderen Leitern kann zu Systemabstürzen, Datenverlust oder anderen Schäden an Systemplatinen oder statisch empfindlichen Komponenten führen. Solche Schäden können zudem die Lebensdauer des Synology NAS verringern.

Sie können sich durch folgende Maßnahmen vor statischer Elektrizität schützen:

  1. Vermeiden Sie eine Berührung mit der Hand, indem Sie Hardware-Komponenten in antistatischen Behältern transportieren und lagern.
  2. Lagern Sie elektrostatisch gefährdete Hardware-Komponenten ausschließlich in ihren Behältern, bis diese in einer statikfreien Arbeitsumgebung eintreffen.
  3. Legen Sie die Hardware-Komponenten auf eine geerdete Oberfläche oder berühren Sie die Komponenten, bevor Sie sie aus den Behältern nehmen.
  4. Vermeiden Sie es, Lötstellen, Kontaktstifte, Leitungen oder Schaltkreise zu berühren.
  5. Achten Sie stets darauf, ordnungsgemäß geerdet zu sein, wenn Sie statisch empfindliche Hardware-Komponenten oder Baugruppen berühren.
  6. Halten Sie Hardware-Komponenten stets vorsichtig an den Kanten oder am Rahmen fest.
  7. Verwenden Sie ein antistatisches Armband oder andere Erdungssysteme. Das Synology NAS sollte auf eine antistatische Matte (ESD-Matte) gestellt werden.
  8. Das Synology NAS befindet sich auch im ausgeschalteten Zustand im Standby-Modus, sofern er an die Stromversorgung angeschlossen ist. Das NAS kann beschädigt werden, wenn versehentlich Leiter berührt und dabei Bauteile kurzgeschlossen werden. Achten Sie darauf, dass die Stromzufuhr unterbrochen ist, bevor Sie die hintere obere Abdeckung entfernen.

Sicherheitshinweise


  • Vor direkter Sonneneinstrahlung und Chemikalien schützen. Sorgen Sie für eine stabile Umgebung, in der keine abrupten Temperatur- oder Luftfeuchtigkeitsschwankungen auftreten.


  • Stellen Sie das Gerät immer mit der richtigen Seite nach oben auf.


  • Halten Sie das Gerät von Flüssigkeiten entfernt.


  • Stecken Sie vor der Reinigung das/die Netzkabel ab und wischen Sie Oberflächen mit einem feuchten Tuch ab. Verwenden Sie keine chemischen oder Spraydosen-Reiniger.


  • Schützen Sie das Gerät vor dem Herunterfallen und stellen Sie es nicht auf Wagen oder instabile Unterlagen.


  • Netzkabel müssen an die korrekte Versorgungsspannung angeschlossen werden. Stellen Sie sicher, dass die Versorgungsspannung korrekt und stabil ist.


  • Warnung: Stromschlaggefahr Um das Gerät vollständig stromfrei zu machen, müssen alle Netzkabel von der Stromquelle getrennt wurden.


  • Es besteht Explosionsgefahr, wenn Batterien durch einen falschen Typ ersetzt werden. Entsorgen Sie leere Batterien gemäß den Vorschriften.


  • Netzkabel müssen an eine Steckdose mit Erdungsanschluss angeschlossen werden.


  • Halten Sie alle Körperteile von beweglichen Lüftern fern.


  • Dieses Gerät muss von geschultem Personal an einem Ort mit beschränktem Zutritt aufgestellt werden (z. B. spezielle Geräteräume, Wartungsräume usw.).

Richtlinien für Systemzuverlässigkeit

Um eine angemessene Kühlung und Zuverlässigkeit des Systems sicherzustellen, befolgen Sie die nachstehend angeführten Richtlinien für Systemzuverlässigkeit.

  1. Sorgen Sie für ausreichend Platz in der unmittelbaren Umgebung des Synology NAS, um sicherzustellen, dass sein Kühlungssystem ordnungsgemäß funktioniert. Lassen Sie einen offenen Bereich von etwa 50 mm (2 Zoll) auf der Vorder- und Rückseite des Synology NAS frei. Stellen Sie keine Gegenstände vor die Lüfter.
  2. Um eine ordnungsgemäße Kühlung und Belüftung zu gewährleisten, bringen Sie die Abdeckung des Synology NAS vor dem Einschalten an. Der Betrieb des Synology NAS ohne Abdeckung könnte dazu führen, dass seine Komponenten beschädigt werden.
  3. Falls Ihr Synology NAS Lüftungsschächte oder Luftführungselemente aufweist, dürfen Sie diese beim Betrieb des Synology NAS nicht entfernen. Der Betrieb des Synology NAS ohne seine integrierten Lüftungsschächte oder Luftführungselemente könnte zu einer Überhitzung des Systems führen.
  4. Beim Öffnen oder Entfernen der Abdeckung des Synology NAS im laufenden Betrieb besteht die Gefahr eines Stromschlags.
  5. Falls Sie das Synology NAS ohne obere Abdeckung einschalten müssen, stellen Sie sicher, dass sich keine Personen in der Nähe des Synology NAS befinden und keine Werkzeuge oder Gegenstände im Gerät zurückgelassen wurden. Sie dürfen das System ohne Abdeckung des Synology NAS nicht länger als 5 Minuten betreiben.
  6. Wenn Sie ein hot-swap-fähiges Laufwerk ersetzen, installieren Sie das neue Laufwerk so rasch wie möglich.
  7. Sichern Sie alle wichtigen Daten, bevor Sie Änderungen an den Laufwerken vornehmen.

2.3 Laufwerke installieren

  1. Öffnen Sie den Laufwerkträger.

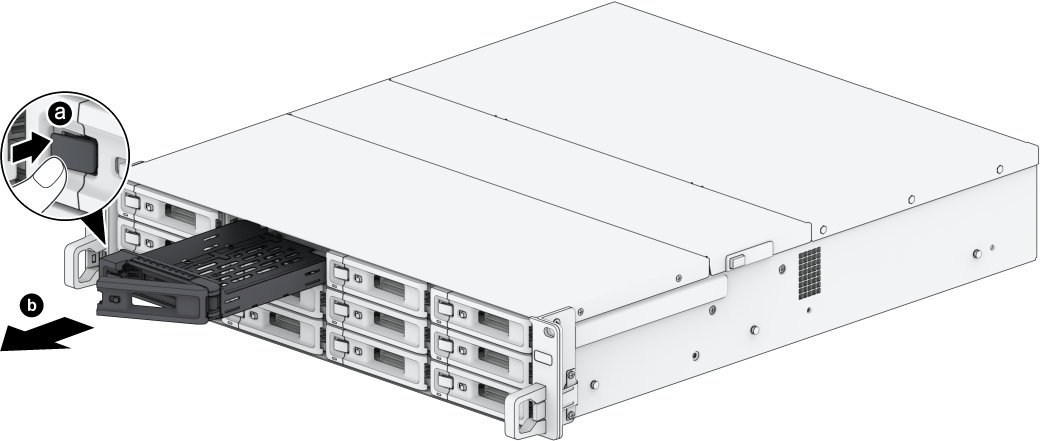

    1. Suchen Sie nach dem kleinen Knopf am Griff des Laufwerkträgers. Wenn Sie den Knopf drücken, springt der Griff des Laufwerkträgers heraus.
    2. Ziehen Sie den Griff des Laufwerkträgers wie unten gezeigt heraus.
  2. Legen Sie die Laufwerke in die Laufwerkträger ein.

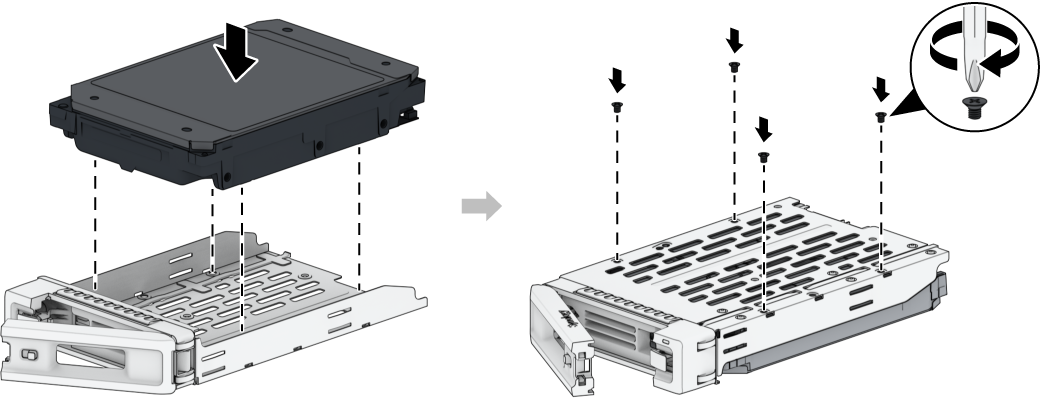

    • Für 3,5"-Laufwerke: Legen Sie das Laufwerk in den Laufwerkträger ein. Drehen Sie den Träger um und ziehen Sie die Schrauben fest, um das Laufwerk zu fixieren.

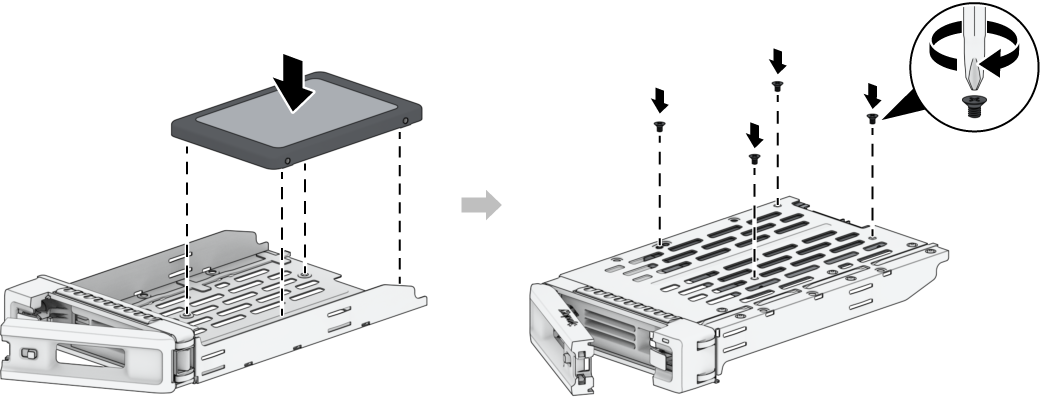

    • Für 2,5"-Laufwerke: Setzen Sie das Laufwerk wie unten gezeigt ein. Drehen Sie den Träger um und ziehen Sie die Schrauben fest, um das Laufwerk zu fixieren.

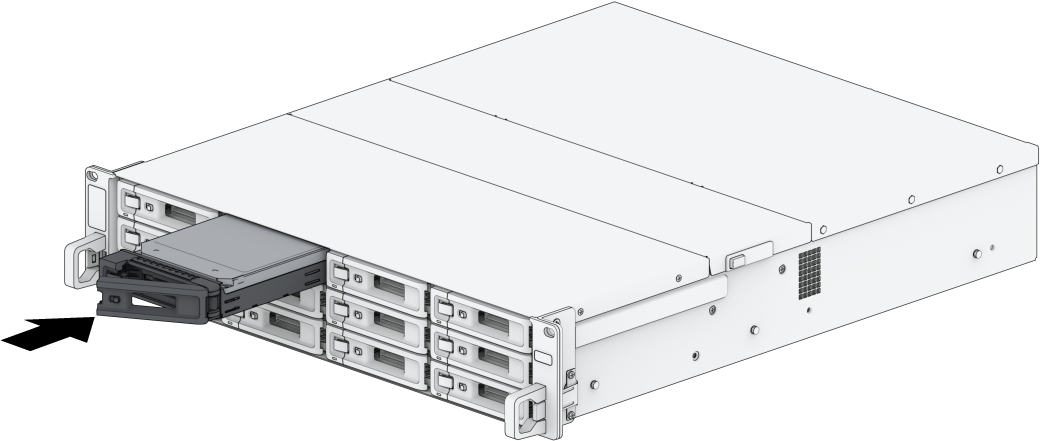

  3. Setzen Sie den Laufwerkträger mit dem Laufwerk in den leeren Einschub ein.
  4. Anmerkungen:

    • Stellen Sie sicher, dass der Träger vollständig eingeschoben ist. Ansonsten funktioniert das Laufwerk möglicherweise nicht ordnungsgemäß.
  5. Schieben Sie den Griff nach innen, um den Laufwerkträger zu sichern.

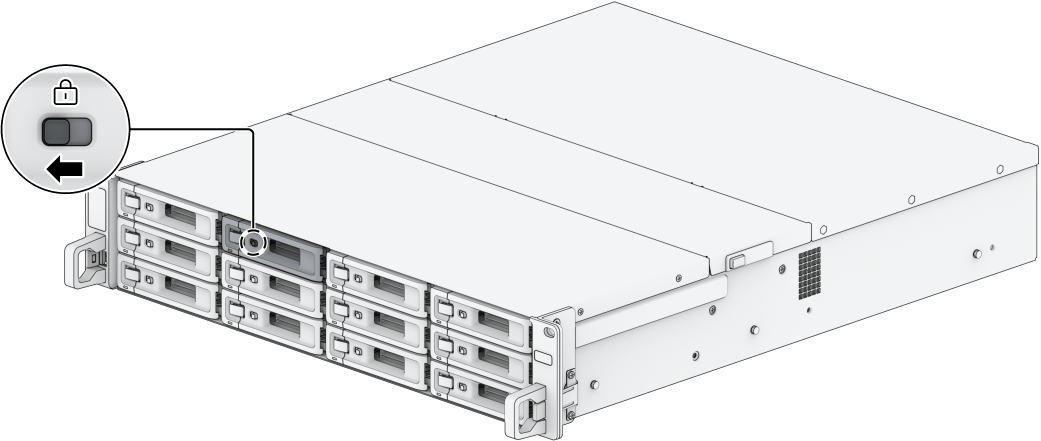

  6. Drücken Sie den Schalter am Griff des Festplatteneinschubs nach links, um den Einschub zu verriegeln.
  7. Wiederholen Sie die obigen Schritte, um die anderen vorbereiteten Laufwerke einzubauen.

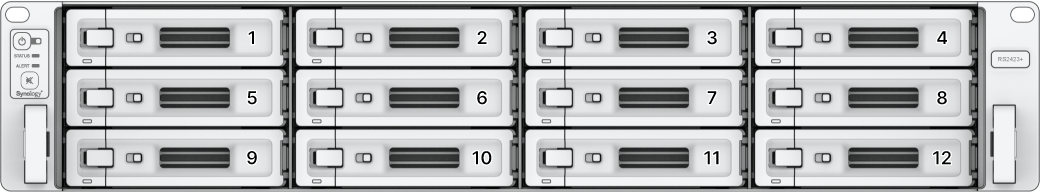

  8. Die Laufwerke sind wie folgt nummeriert.

Anmerkungen:

  • Für die Einrichtung eines RAID-Volumes wird empfohlen, Laufwerke mit gleicher Größe zu installieren, um ihre Kapazität optimal auszunutzen.

2.4 PCle-Zusatzkarte installieren

Die RS2423+ verfügt über einen PCIe x8-Steckplatz für optionale Zusatzkarten, in dem Sie eine Netzwerkkarte installieren können.

Netzwerkkarte einbauen

  1. Fahren Sie Ihr Synology NAS herunter. Trennen Sie alle Kabel von Ihrem Synology NAS, um Schäden zu vermeiden.

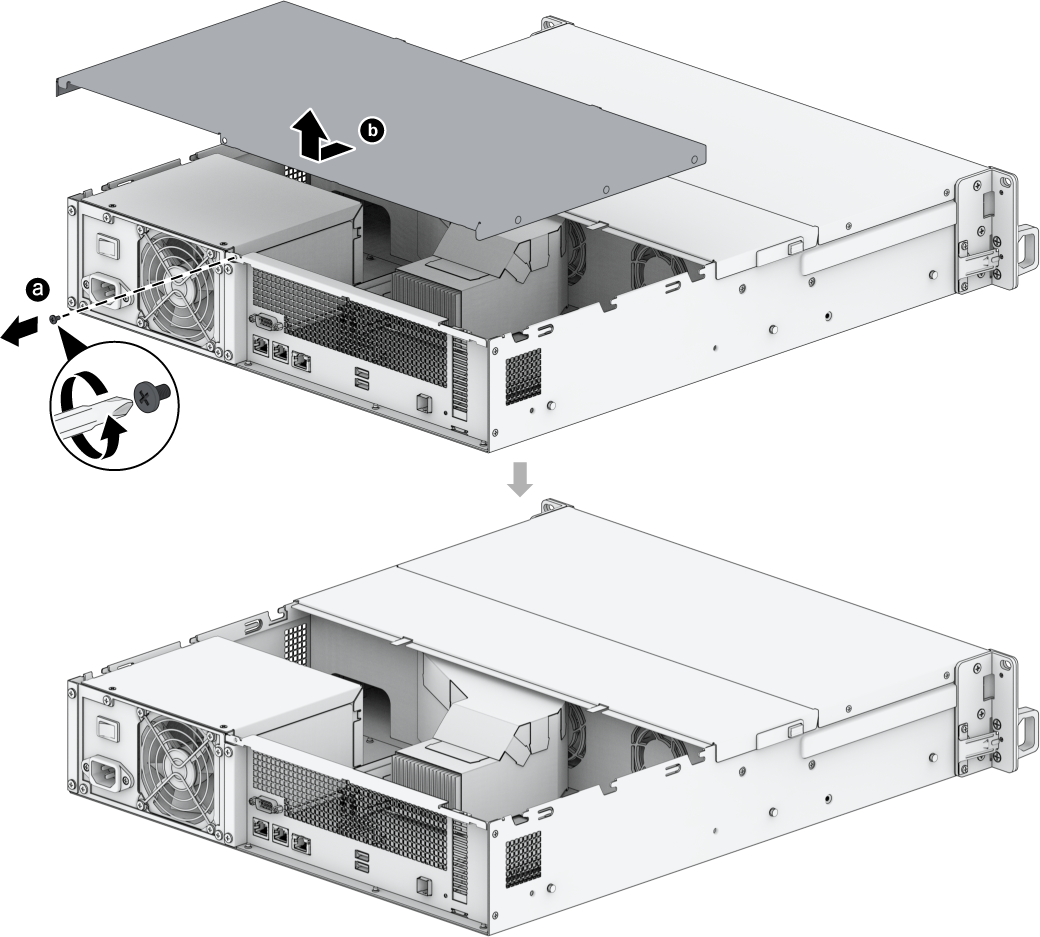

  2. Die hintere obere Abdeckung abnehmen.
    1. Drehen Sie die Schraube auf der Rückseite des Synology NAS heraus.
    2. Ziehen Sie die hintere obere Abdeckung ab und legen Sie sie beiseite.
  3. Anmerkungen:

    • Durch Entfernen der hinteren oberen Abdeckung werden empfindliche interne Komponenten freigelegt. Berühren Sie beim Entfernen oder Hinzufügen von Netzwerkkarten ausschließlich diese und sonst keine Teile.
  4. Setzen Sie die Netzwerkkarte ein.

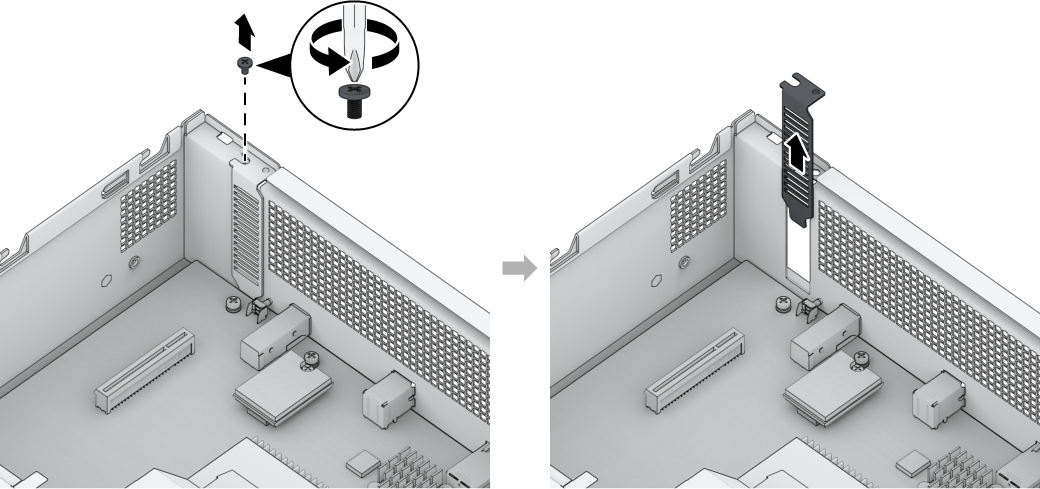

    1. Drehen Sie die Schraube heraus, mit der die Abdeckung des Erweiterungssteckplatzes befestigt ist.
    2. Heben Sie die Abdeckung des Erweiterungssteckplatzes an.

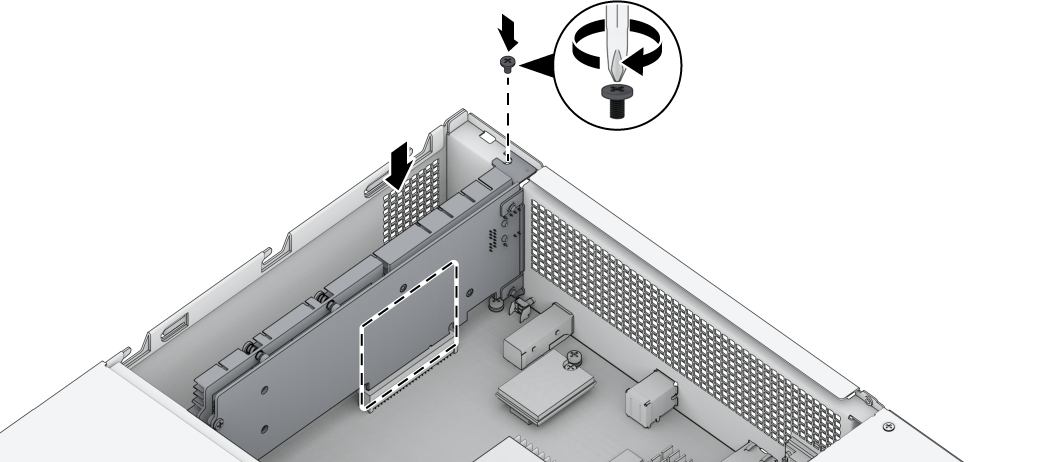

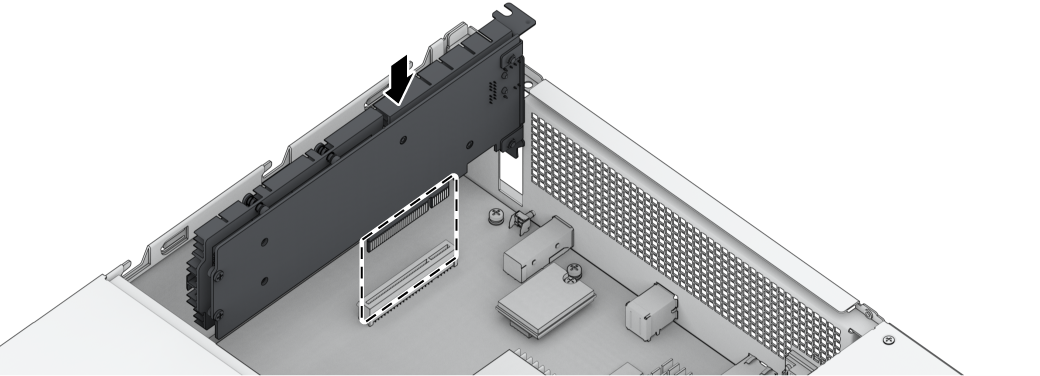

    3. Richten Sie die Anschlüsse der Karte auf den Erweiterungssteckplatz aus und setzen Sie die Karte in den Steckplatz ein.
    4. Anmerkungen:

      • Achten Sie darauf, dass der Steckverbinder ganz eingesteckt ist. Ansonsten läuft die Netzwerkkarte möglicherweise nicht ordnungsgemäß.
    5. Drehen Sie die in Schritt 3-a herausgedrehte Schraube wieder ein und ziehen Sie sie fest, um die neu eingesetzt Karte zu befestigen.
  5. Bringen Sie die hintere obere Abdeckung wieder an.
    1. Richten Sie die Sechsecke der hinteren oberen Abdeckung an den Schlitzen am Rand des Gehäuses aus.
    2. Setzen Sie die hintere obere Abdeckung wieder auf und schieben Sie sie in Position.
    3. Ziehen Sie die in Schritt 2 entfernte Schraube wieder fest.
  6. Anmerkungen:

    • DSM muss installiert sein, damit die Netzwerkkarte korrekt funktionieren kann.

2.5 Speichermodule zum Synology NAS hinzufügen

Mit optionalen Synology-Speichermodulen können Sie den Arbeitsspeicher Ihres Synology NAS erweitern. Gehen Sie wie folgt vor, um ein Speichermodul in Ihr Synology NAS einzubauen, zu überprüfen oder zu entfernen.

Die folgende Tabelle zeigt die optimale Speicherkonfiguration:

DIMM 1
DIMM 2
Gesamtspeicher
8 GB
-
8 GB
8 GB
8 GB
16 GB
16 GB
16 GB
32 GB

Anmerkungen:

  • Synology übernimmt keine Produktgarantie und keinen technischen Support, wenn Speichermodule eingesetzt werden, die nicht von Synology stammen. Eine Liste von mit Synology kompatiblen Speichermodulen finden Sie hier.

RAM-Modul installieren

  1. Folgen Sie den Schritten 1 und 2 im Abschnitt Netzwerkkarte einbauen, um das Synology NAS herunterzufahren, ziehen Sie die Kabel ab und entfernen Sie die hintere obere Abdeckung wie oben beschrieben.
  2. Anmerkungen:

    • Durch Entfernen der hinteren oberen Abdeckung werden empfindliche interne Komponenten freigelegt. Berühren Sie beim Entfernen oder Hinzufügen von Speicher ausschließlich die Speicherbauteile.
  3. Setzen Sie das neue Speichermodul in den Speichereinschub ein.

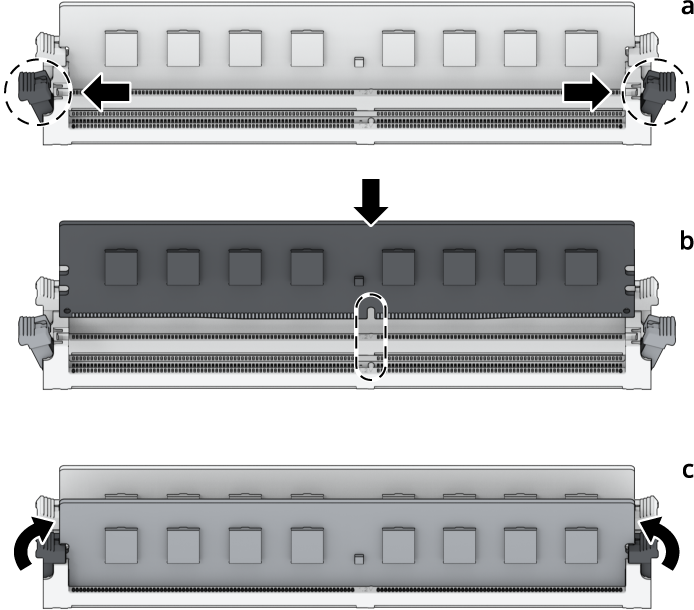

    1. Drücken Sie die Halteklammern am Steckplatz auf beiden Seiten auseinander.
    2. Richten Sie die Kerbe an der goldenen Kante des Moduls auf die Kerbe im unteren Speichereinschub aus.
    3. Drücken Sie das Speichermodul mit festem und gleichmäßigem Druck nach unten. Die Halteklammern rasten ein, wenn das Modul korrekt eingesetzt wurde.
  4. Anmerkungen:

    • Halten Sie das Speichermodul an den Kanten fest und berühren Sie nicht die goldenen Kontakte.
  5. Bringen Sie die hintere obere Abdeckung gemäß Schritt 4 im Abschnitt „Netzwerkkarte einbauen“ wieder an.

Sicherstellen, dass das Synology NAS die neue Speicherkapazität erkennt

  1. Installieren Sie den DiskStation Manager (DSM). Weitere Informationen finden Sie unter „DSM auf Synology NAS installieren“.
  2. Melden Sie sich als admin oder als Benutzer der Gruppe administrators bei DSM an.
  3. Öffnen Sie Systemsteuerung > Info-Center und kontrollieren Sie Arbeitsspeicher insgesamt.

Wenn Ihr Synology NAS den Arbeitsspeicher nicht erkennt oder nicht gestartet werden kann, prüfen Sie, ob das Speichermodul ordnungsgemäß eingesetzt wurde.

RAM-Modul entfernen

  1. Folgen Sie den Schritten 1 und 2 im Abschnitt Netzwerkkarte einbauen, um das Synology NAS herunterzufahren, ziehen Sie die Kabel ab und entfernen Sie die hintere obere Abdeckung wie oben beschrieben.

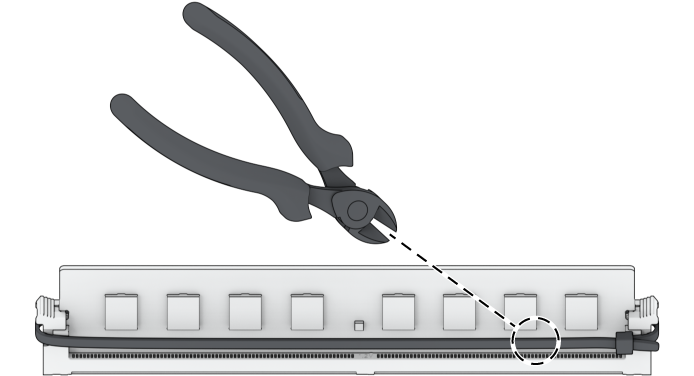

  2. Durchtrennen Sie den Kabelbinder, bevor Sie das Speichermodul entfernen. (Das vorinstallierte Speichermodul ist mit einem Kabelbinder versehen, um zu verhindern, dass es sich beim Transport lockert.)
  3. Anmerkungen:

    • Berühren Sie keine Teile des Motherboards, wenn Sie den Kabelbinder durchtrennen.
  4. Drücken Sie die Halteklammern am Steckplatz auf beiden Seiten auseinander. Das Speichermodul löst sich aus dem Steckplatz.
  5. Folgen Sie Schritt 4 unter „Netzwerkkarte einbauen“, um die obere Abdeckung wieder einzusetzen.

2.6 Einsatz und Topologie von Expansionseinheiten

Die RS2423+ unterstützt die Expansionseinheit RX1223RP, mit der die Speicherkapazität bei Bedarf nahtlos erweitert werden kann. In diesem Abschnitt wird beschrieben, wie Sie die Expansionseinheiten an Ihr Synology NAS anschließen.

RS2423+ und RX1223RP verbinden

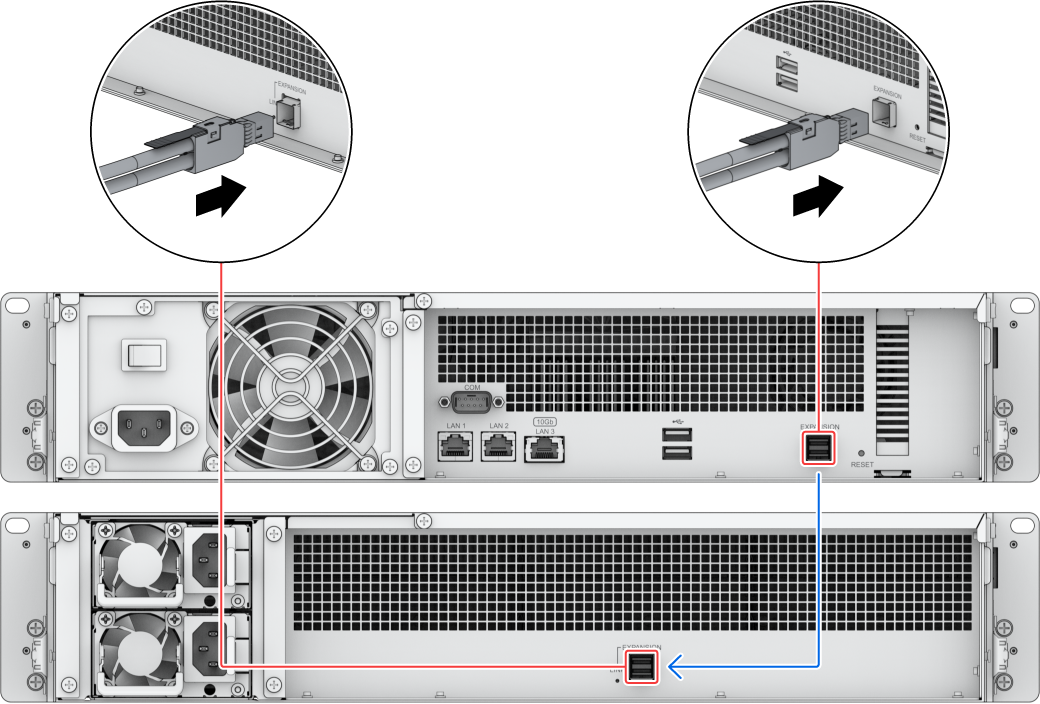

  1. Schließen Sie ein Ende des Erweiterungskabels am Erweiterungsanschluss der RS2423+ und das andere Ende am Erweiterungsanschluss der RX1223RP an. Achten Sie beim Einstecken des Kabels in den Erweiterungsanschluss der RS2423+ und der RX1223RP darauf, dass die Entriegelungsbänder des Kabels nach oben zeigen. Andernfalls sind RS2423+ und RX1223RP nicht korrekt verbunden.

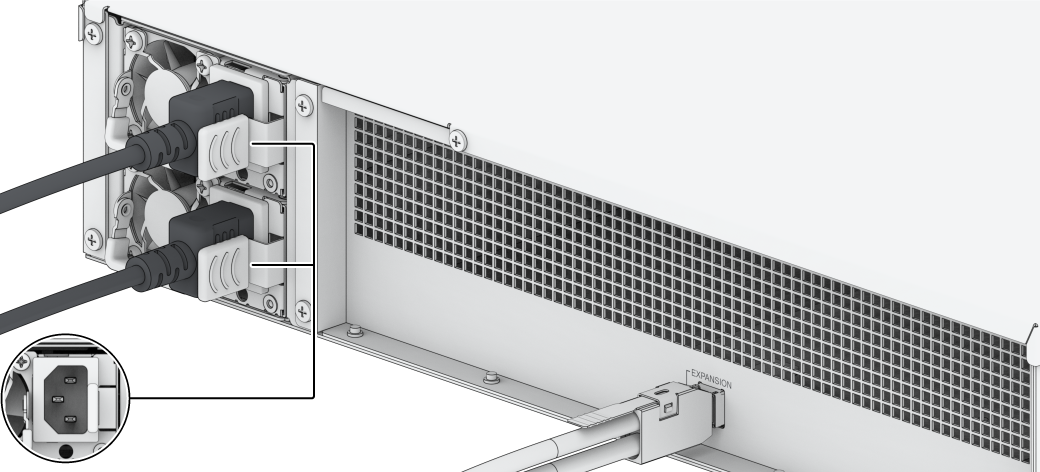

  2. Schließen Sie das Netzkabel an der Strombuchse der RX1223RP und das andere Ende an die Netzsteckdosen an.
  3. Anmerkungen:

    • RX1223RP ist mit einem redundanten Stromversorgungssystem ausgestattet, an das zwei Stromkabel angeschlossen werden können. Das System kann auch mit nur einem Stromkabel betrieben werden, wir empfehlen aus Gründen der Ausfallsicherheit allerdings die Verwendung von zwei Stromkabeln.
    • Nachdem Sie das Netzkabel ausgesteckt haben, stellen Sie bitte sicher, dass alle Anzeigen aus sind, bevor Sie das Netzkabel wieder einstecken. Andernfalls kann das System möglicherweise nicht hochfahren.
    • Entfernen Sie das Erweiterungskabel nicht, solange das Hostgerät noch eingeschaltet ist. Dies kann zu Datenverlust führen.

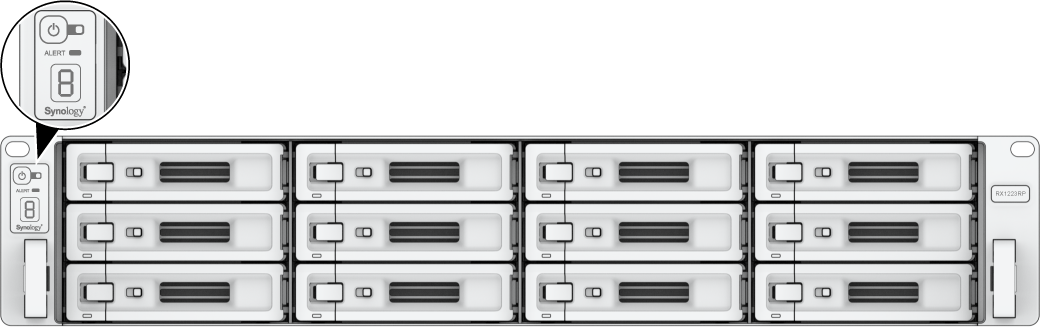

  4. Schalten Sie Ihre RS2423+ mit der Netztaste auf der Vorderseite ein. Die ID der mit der RS2423+ verbundenen RX1223RP wird der Reihe nach auf der Vorderseite der Expansionseinheit angezeigt.
  5. Anmerkungen:

    • Wenn Ihr Synology NAS ein-/ausgeschaltet wird, schalten sich die korrekt angeschlossenen Expansionseinheiten automatisch in der Reihenfolge ihrer Installation ein bzw. aus.
    • Falls Sie das Erweiterungskabel versehentlich trennen, dürfen Sie es NICHT sofort wieder anschließen. Das Synology NAS führt dann nämlich einige Aufgaben aus, um Systemfehler zu vermeiden. Warten Sie 60 Sekunden, bevor Sie das Erweiterungskabel wieder anschließen. Die Netz-LED-Anzeige blinkt währenddessen und leuchtet wieder konstant, sobald der Vorgang abgeschlossen wurde.
    • Nachdem Sie das Erweiterungskabel wieder angeschlossen haben, warten Sie 60 Sekunden, damit das Synology NAS den Datenpfad wiederherstellen und ordnungsgemäß funktionieren kann. Die Netz-LED-Anzeige blinkt dabei und leuchtet wieder konstant, sobald der Vorgang abgeschlossen wurde.
    • Wenn die Expansionseinheit eine Fehlfunktion aufweist, entfernen Sie die fehlerhafte Expansionseinheit und ersetzen Sie sie durch eine neue, indem Sie die Schritte unter „Mit Synology NAS verbinden“ befolgen.
