Out-of-Band (OOB)-Management ist eine getrennte Systemlösung kleineren Umfangs, die eine sichere alternative Zugriffsmethode für die Verbindung mit Ihrem Synology NAS und die Ausführung wichtiger Hardware-Vorgänge bei Ausfällen von NAS-Geräten bietet.

Warum Out-of-Band-Management verwenden?

1. Verfügbarkeit von Geräten bei Ausfällen von DSM - Wenn die Benutzeroberfläche Ihres DSM nicht mehr reagiert oder sich das Gerät nicht einschalten lässt, kann Out-of-Band (OOB)-Management heruntergefahrene NAS-Geräte extern neustarten und verwalten. Out-of-Band (OOB)-Management gewährleistet eine ununterbrochene Verfügbarkeit Ihrer kritischen IT-Ressourcen durch die Möglichkeit zur Verwaltung Ihres Synology NAS-Geräts.
2. Möglichkeit des Fernzugriffs bei größerer Entfernung des Netzwerks - Wenn Sie kritische, externe IT-Ressourcen aufgrund von wichtigen Unternehmensabläufen oder einzelnen Aufgaben überwachen oder verwalten müssen, gewährleistet Out-of-Band (OOB)-Management den Fernzugriff auf Ihren Synology NAS im Netzwerk, um sicherzustellen, dass Ihre Betriebsabläufe effizient abgewickelt werden.

1. Gehen Sie zum Download-Zentrum und suchen Sie nach Ihrem Synology NAS-Modell > Dokumente > Datenblatt, um herauszufinden, ob Out-of-Band-Management unterstützt wird.
2. Vergewissern Sie sich, dass Ihre DSM-Version 7.0.1 oder höher lautet, damit Out-of-Band (OOB)-Management unterstützt wird.
3. Laden Sie Ihren gewünschten SSH-Client herunter, der auf dem Computer des Benutzers ausgeführt wird. (z. B. PuTTY).

Um den Port für Out-of-Band-Management zu finden, achten Sie auf die eingravierten Buchstaben MGMT auf der Gehäuserückseite. Für Datenblätter suchen Sie im Abschnitt Hardware-Überblick nach Verwaltungsport.

Statische IP-Adresse einrichten

Sie müssen eine statische IP-Adresse zuweisen, damit die Adressen des Verwaltungsports unverändert bleiben, wenn das NAS-Gerät unterbrochen wird.

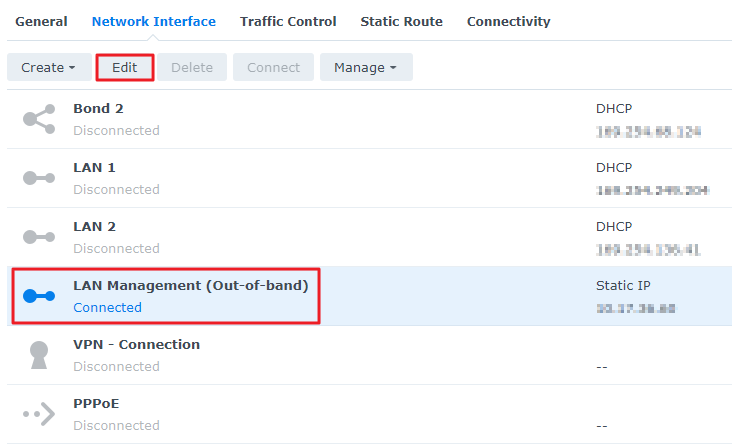

1. Schließen Sie ein Ethernet-Kabel an den Verwaltungsport an, damit die Option LAN-Verwaltung (Out-of-Band) unter DSM Systemsteuerung > Netzwerk > Netzwerkschnittstelle als verbunden angezeigt wird.

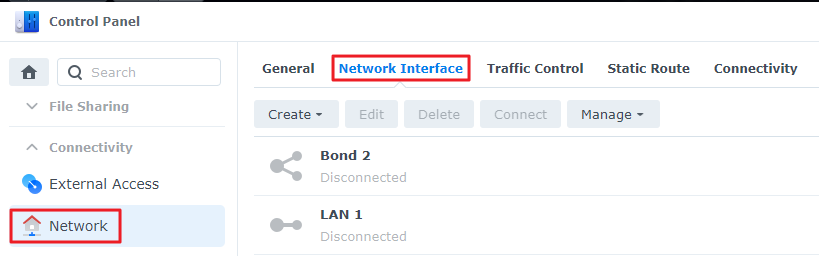

2. Um eine statische IP-Adresse einzurichten, gehen Sie zu Systemsteuerung > Netzwerk > Netzwerkschnittstelle.
3. Klicken Sie auf LAN-Verwaltung (Out-of-Band) > Bearbeiten.

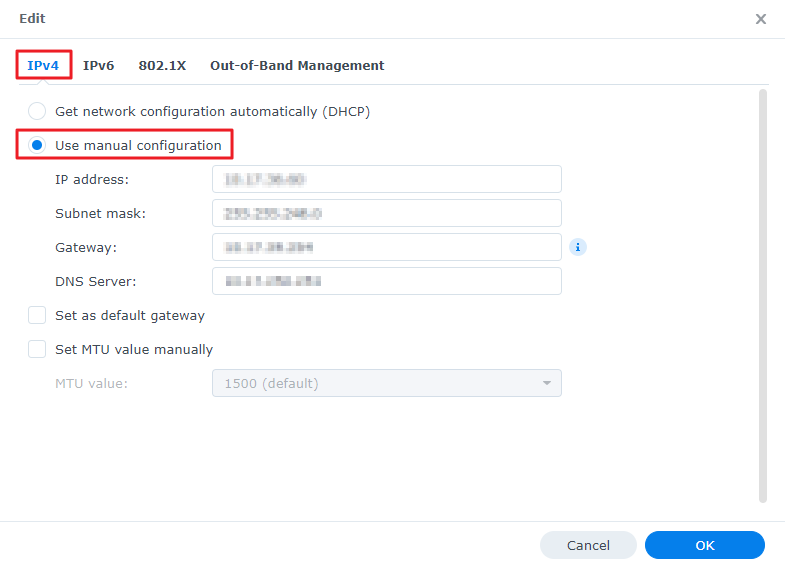

4. Unter dem IPv4 -Tab wählen Sie Manuelle Konfiguration verwenden und geben Sie Ihre statische IP Adresse, Subnetzmaske, Gateway und DNS Server an.
5. Klicken Sie zum Beenden auf OK. Beachten Sie bitte, dass die OOB-Management-Funktion deaktiviert wird, wenn die IP-Adresse von „manuell“ zu „DHCP“ geändert wird.

Richten Sie Out-of-Band-Management ein, um bei einem Ausfall des NAS-Geräts Zugriff auf Ihren DSM zu erhalten und diesen zu steuern. Durch Aktivierung von Out-of-Band-Management werden die entsprechenden Funktionen implementiert, nachdem die statische IP eingerichtet und ein Out-of-Band-Management-Konto erstellt wurde.

Einstellungen von Out-of-Band-Management aktivieren

1. Wechseln Sie zu Systemsteuerung > Netzwerk > Netzwerkschnittstelle.
2. Wählen Sie LAN-Verwaltung (Out-of-Band) und klicken Sie auf Bearbeiten.

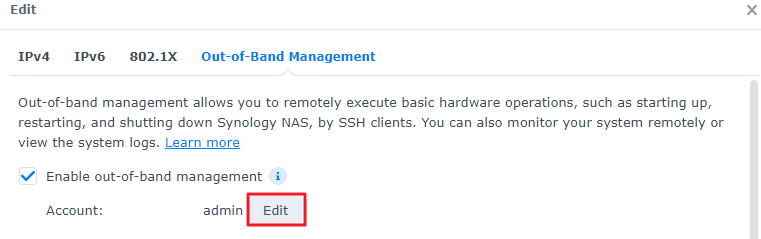

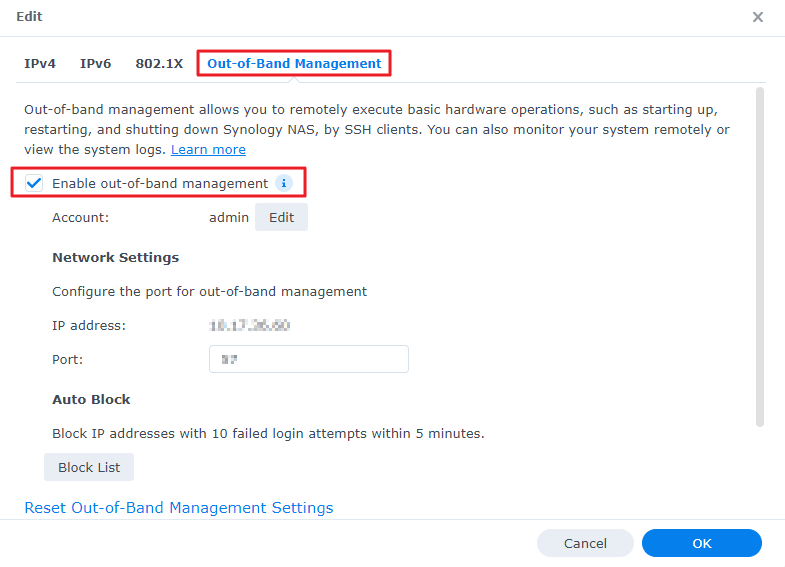

3. Setzen Sie auf der Registerkarte Out-of-Band-Management ein Häkchen bei Out-of-Band-Management aktivieren. Im eingeblendeten Fenster werden Sie nach Ihrem Benutzernamen und Kennwort gefragt.

Out-of-Band-Management-Konto erstellen

Das Konto von Out-of-Band (OOB)-Management ist ein von Ihrem DSM getrenntes Konto; es kann jedoch derselbe Kontoname verwendet werden (z. B. DSM - Admin und OOB - Admin). Sie können lediglich ein Konto für Out-of-Band-Management einrichten.

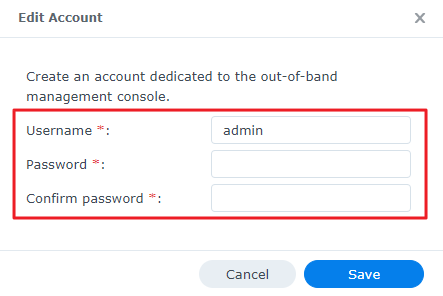

1. Nach Aktivierung von Out-of-Band-Management werden Sie einem Fenster zur Eingabe Ihres Benutzernamens und Kennworts aufgefordert (für erstmalige Benutzer). Für nachfolgende Änderungen klicken Sie auf Bearbeiten.
2. Geben Sie Benutzername und Kennwort Ihres Kontos ein.
3. Klicken Sie auf Speichern, um den Vorgang zu beenden.

SSH-Clients können sichere und authentifizierte SSH-Verbindungen zu SSH-Servern herstellen. Die nachfolgenden Schritte beziehen sich auf die Anwendung PuTTY. Die Methoden gelten jedoch auch für beliebige SSH-Clients, die Sie verwenden möchten.

Nachdem Sie ein Out-of-Band (OOB)-Management-Konto erstellt haben, können Sie über einen SSH-/Telnet-Client (z. B. PuTTY) auf die Out-of-Band-Management-Konsole zugreifen.¹

Windows

1. Klicken Sie auf das Symbol Suchen in der Taskleiste.
2. Suchen Sie nach PuTTY und klicken Sie auf die PuTTY-App.

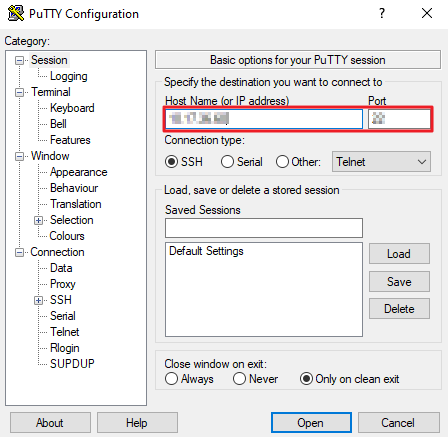

3. Geben Sie Ihre statische IP und die dedizierte Portnummer 57 für Out-of-Band-Management ein. Die dedizierte statische IP und Portnummer sind die von Ihnen eingerichteten Werte.

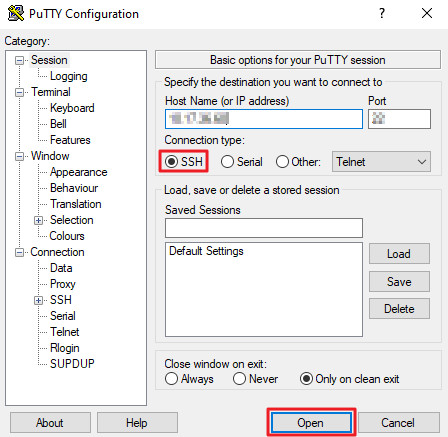

4. Wählen Sie SSH (Standard) für den Verbindungstyp und klicken Sie auf Öffnen.

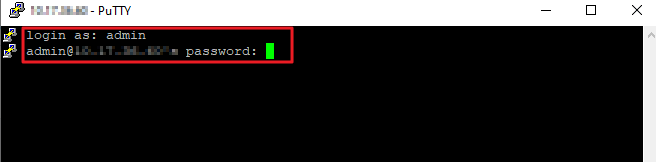

5. Geben Sie Benutzername und Kennwort ein und klicken Sie auf Eingabe.

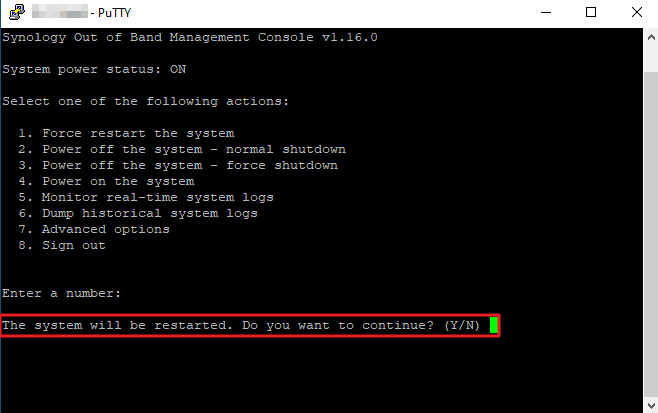

6. Wählen Sie eine bestimmte auszuführende Aktion durch Eingabe der Nummer der gewählten Aktion, und klicken Sie auf Eingabe. (z. B. 1)
7. Das System führt die Aktion aus, sobald Sie (J) eingeben, oder (N), um den Vorgang abzubrechen.

1. Geben Sie in der Out-of-Band-Management-Konsole den Wert 6 ein, um alle früheren Protokolle anzuzeigen.¹
2. Nach Eingabe des Wertes wird eine Meldung angezeigt. Geben Sie anschließend (J) ein, um fortzufahren.

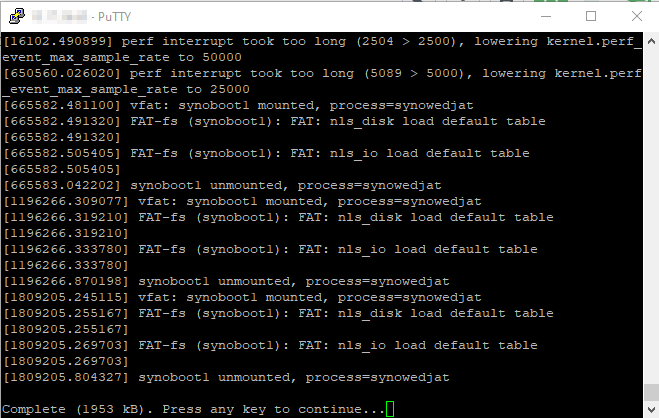

3. Auf dem Bildschirm werden alle vom Benutzer ausgewählten, gespeicherten Systemprotokolle angezeigt.

Unter Frühere Systemprotokolle ausgeben werden maximal ca. 20.000 Zeilen angezeigt. Wir empfehlen daher, diese zu übertragen und als Textdatei abzuspeichern.

Systemprotokolle in eine Textdatei übertragen

1. Geben Sie Ihre dedizierte statische IP und Portnummer für Out-of-Band-Management auf PuTTY ein.
2. Klicken Sie auf Protokollierung > Sitzungsprotokollierung, um einen Sitzungstyp des Systemprotokolls auszuwählen.
3. Geben Sie eine neue oder eine vorhandene Protokolldatei (z. B. putty.log) ein und klicken Sie auf Durchsuchen..., um die Datei zu finden.
4. Um die gewählten Systemprotokolle zu öffnen und zu speichern, klicken Sie auf Öffnen.

1. Wechseln Sie zu Systemsteuerung > Netzwerk > Netzwerkschnittstelle.
2. Wählen Sie LAN-Verwaltung (Out-of-Band) und klicken Sie auf Bearbeiten.

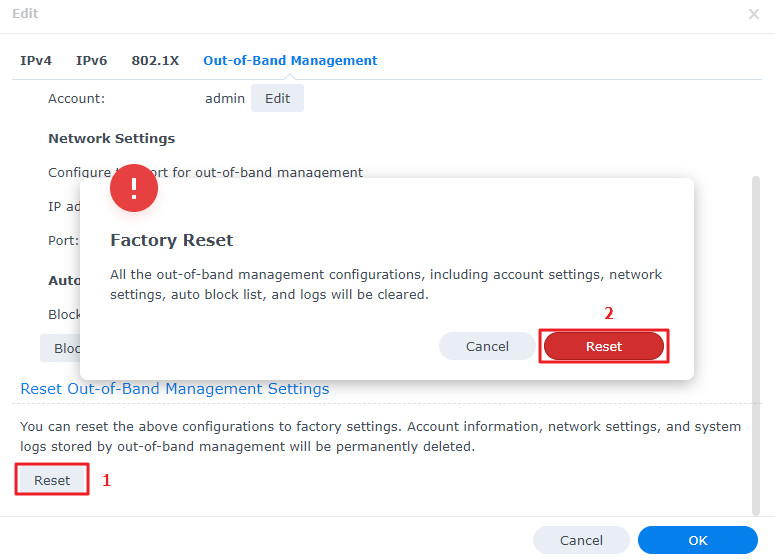

3. Klicken Sie auf die Registerkarte Out-of-Band-Management > Einstellungen von Out-of-Band-Management zurücksetzen.
4. Klicken Sie auf der Seite von Out-of-Band-Management und im Fenster „Auf Werkseinstellung zurücksetzen“ auf Zurücksetzen.

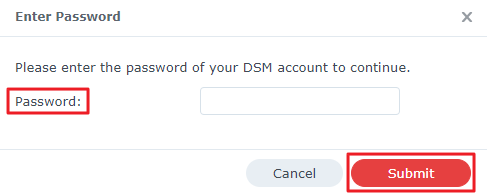

5. Geben Sie Ihr Kennwort ein und klicken Sie auf Absenden.

Die Zurücksetzung der Einstellungen von Out-of-Band-Management:

• Löscht die Kontodaten von Out-of-Band-Management
• Löscht die Blockierungsliste
• Löscht alle Protokolle
• Deaktiviert Out-of-Band-Management
